Установка

Установка

Установка флагштока относится к виду монтажных работ и требует наличие соответствующих разрешений на ведение:

  • земляных работ;
  • монтажных работ.

Также установка флагштоков попадает под закон о рекламных носителях и требует согласования в соответствующих региональных государственных учреждениях.

Установка фундамента флагштока.

В настоящее время используются три способа обустройства фундамента:

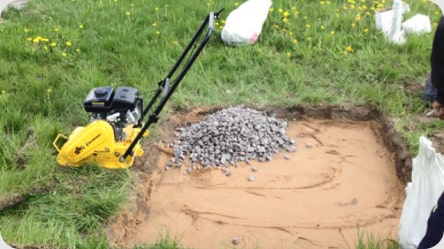

  1. Котлован (самый экономный вариант, из минусов можно отметить длительное время установки - до двух недель);

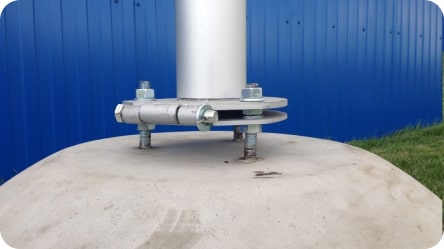

  2. Бетонная тумба (готовая конструкция для моментального монтажа флагштока; тумбу можно использовать в случае, когда нельзя производить земляные работы; требуется наличие спец техники);

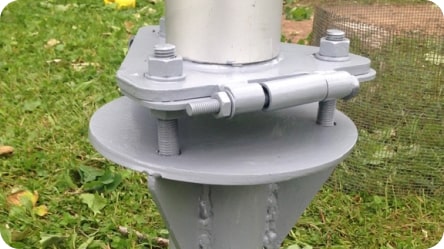

  3. Винтовая свая (оптимальный вариант для монтажа в зимнее время, удобная установка без крупногабаритной техники и «мокрых» процессов).

В филиалах в  Санкт-Петербурге и в Москве предоставляем услугу монтажа и демонтажа флагштоков. Стоимость данной услуги рассчитывается индивидуально исходя от места и способа монтажа. Также предоставляем услугу манипулятора для перемещения и монтажа флагштоков на бетонные тумбы.



Инструкция по сборке флагштока комплектации «Престиж»

  • Перед сборкой флагштока необходимо подготовить трубы и аксессуары, освободить от упаковки.
  • Разложить секции флагштока вдоль оси подъема от основания до мачты. До начала сборки капролоновую втулку обработать смазкой «Литол». Установить втулку с держателем баннерного плеча в верхнюю секцию мачты.
  • На держатель установить баннерное плечо и зафиксировать с помощью винт-петли. Торец баннерного плеча закрыть заглушкой.
  • В держатель баннерного плеча накрутить навершие типа «Луковица».
  • Состыковать верхнюю секцию мачты с нижней, предварительно обработать уплотнительные кольца коннекторного соединения смазкой типа «Литол».
  • Крепление флага на флагшток комплектации «Престиж» рекомендуется делать в горизонтальном положении. Карман флага надеть на баннерное плечо и закрепить верхний люверс флага с помощью карабина к винт-петле. По длине флаг крепится вдоль мачты с помощью петель, продетых через люверсы. Нижний люверс флага крепится петлей с грузом.

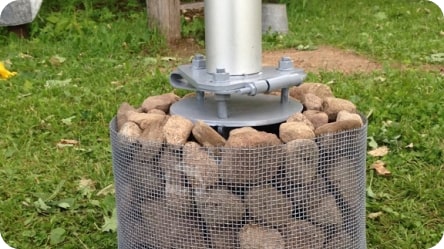

  • Подъем флагштока осуществляется вручную, его обеспечивает шарнир - соединитель фланцев у основания.



Инструкция по сборке флагштоков в комплектации «Почет»

  • Перед сборкой флагштока необходимо подготовить трубы и аксессуары, освободить от упаковки.
  • Разложить секции флагштока вдоль оси подъема. Состыковать верхнюю секцию мачты с нижней (-ми), предварительно обработать уплотнительные кольца коннекторного соединения смазкой типа «Литол».
  • Смазать «Литолом» капролоновую втулку, установить ее и вращающуюся часть цоколя в верхнюю секцию мачты.
  • Во вращающуюся часть цоколя вкрутить навершие типа «Луковица» и продеваем  шнур для закрепления флага.
  • Кнехт прикрепить, после подъема флагштока, на необходимой высоте двумя саморезами. Рекомендуем установить кнехт на высоте 1,5 м.
  • Подъем флагштока осуществляется вручную, его обеспечивает шарнир - соединитель фланцев у основания.
  • Подъем флага в комплектации «Почет» рекомендуется делать после подъема мачты, закрепив флаг на кнехт морским узлом.



Инструкция по сборке флагштоков в комплектации «Авторитет»

  • Перед сборкой флагштока необходимо подготовить трубы и аксессуары, освободить от упаковки.
  • Разложить секции флагштока вдоль оси подъема. Состыковать верхнюю секцию мачты с нижней, предварительно обработать уплотнительные кольца коннекторного соединения смазкой типа «Литол».
  • Замок с щелевым зажимом установить в нижней секции флагштока, на необходимой высоте. Замок состоит из основания и крышки с замком. Для монтажа замка необходимо основание без крышки наложить на трубу на нужной высоте и отметить отверстия под шнур, после чего по разметке просверлить два отверстия диаметром 13 мм. Установить основание замка в отверстия, отметить на трубе еще четыре отверстия под  саморезы. Просверлить отверстия диаметром 2,5 мм и прикрутить к секции флагштока.
  • Шнур продеть в нижнее отверстие под стопором, при этом держать секцию мачты необходимо вертикально. Далее протолкнуть шнур до выхода его из трубы и завязать на конце шнура узел, который будет препятствовать выдергиванию шнура из мачты. После в верхнее отверстие продеть другой конец шнура и аналогичным способом протолкнуть шнур в верхнюю часть секции, затем в следующую секцию и так до тех пор, пока шнур не появится в верхней части флагштока. Рекомендуется устанавливать замок на высоте 1,5 м.
  • Установить  вращающейся цоколь с капролоновой втулкой. Продеть шнур через ось цоколя и вывести с помощью  ролика.
  • На флагшток последовательно надеть петли и петлю с грузом, которая при помощи карабина соединяется с  флагом.
  • Баннерное плечо соединить с баннер-лифтом с помощью винт-петли. Далее баннер-лифт зафиксировать к флагштоку, верхнюю часть веревки прикрепить к карабину баннер-лифта.
  • На флагшток последовательно надеть петли и петлю с грузом, которая при помощи карабина соединяется с  флагом.
  • Во вращающуюся часть цоколя вкрутить навершие типа «Луковица».
  • Подъем флагштока осуществляется вручную, его обеспечивает шарнир - соединитель фланцев у основания.
  • Поднять флаг до нужной высоты, зафиксировать шнур в щелевом зажиме. Высвобожденный конец шнура убрать через нижнее отверстие замка внутрь мачты. Закрыть крышку замка и зафиксировать ее ключом.



Инструкция по сборке флагштоков в комплектации «Триумф»

  • Перед сборкой флагштока необходимо подготовить трубы и аксессуары, освободить от упаковки.
  • Разложить секции флагштока вдоль оси подъема. Состыковать верхнюю секцию с нижней, предварительно обработать уплотнительные кольца коннекторного соединения смазкой типа «Литол».
  • Замок с щелевым зажимом установить в нижней секции флагштока, на необходимой высоте. Замок состоит из основания и крышки с замком. Для монтажа замка необходимо основание без крышки наложить на трубу на нужной высоте и отметить отверстия под шнур, после чего по разметке просверлить два отверстия диаметром 13 мм. Установить основание замка в отверстия, отметить на трубе еще четыре отверстия под  саморезы. Просверлить отверстия диаметром 2,5 мм и прикрутить к секции флагштока.
  • Шнур продеть в нижнее отверстие под стопором, при этом держать секцию мачты необходимо вертикально. Далее протолкнуть шнур до выхода его из трубы и завязать на конце шнура узел, который будет препятствовать выдергиванию шнура из мачты. После в верхнее отверстие продеть другой конец шнура и аналогичным способом протолкнуть шнур в верхнюю часть секции, затем в следующую секцию и так до тех пор, пока шнур не появится в верхней части флагштока. Рекомендуется устанавливать замок на высоте 1,5 м.
  • Установить вращающийся цоколь с капролоновой втулкой. Продеть шнур через ось цоколя и вывести с помощью  ролика.
  • На флагшток последовательно надеть петли и петлю с грузом, которая при помощи карабина соединяется с  флагом.
  • Во вращающуюся часть цоколя вкрутить навершие типа «Луковица».
  • Подъем флагштока осуществляется вручную, его обеспечивает шарнир - соединитель фланцев у основания.
  • Поднять флаг до нужной высоты, зафиксировать шнур в щелевом зажиме. Высвобожденный конец шнура убрать через нижнее отверстие замка внутрь мачты. Закрыть крышку замка и зафиксировать ее ключом.



Рекомендуемые размеры флага в комплектации "Почет"

Высота флагштока, м. Горизонтальный флаг, см. Вертикальный флаг, см.
6 200 х 100 400 х 100
8 200 х 100 400 х 100
9 300 х 200 450 х 150
10 300 х 200 450 х 150
12 350 х 250 600 х 150

Рекомендуемые размеры флага в комплектации "Престиж"

Высота флагштока, м. Флаг, см.
6 300 х 150
8 400 х 150
9 450 х 150
10 500 х 150
12 600 х 150
